◇产品简介：
具有良好的耐火、抗振和抗冲击性能，并能有效地隔音和隔热。适用于船舶噪声及振动较大的机器处、A-60级潮湿舱室甲板的敷设。

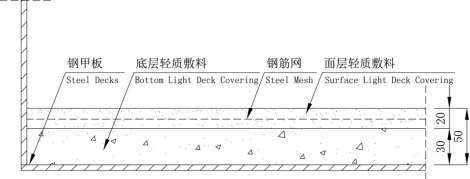

◇结构样式：

◇技术指标：

◇耐火等级
A-60级：符合IMO.FTPC Part3/IMO.A754(18)规定
◇认可船级社
中国(CCS)、美国(ABS)、欧共体(EC)、德国(GL)、挪威(DNV)
◇材料规格与用量：

◇搅拌方法：
  △底层敷料：1包粉料（A组份）和1袋充填料（B组份）需加水14kg左右。
  首先将1袋充填料（B组份）倒入搅拌机中，然后加入50%的清水，搅拌湿润后，再加入1包粉料（A组份）和余下的50%的清水进行混合搅拌，使之成为均匀的"手捏成团”状态。
  △面层敷料：1包粉料（A组份）和1袋充填料（B组份）需加水5-6kg左右。将粉料和充填料混匀后加入规定量的清水，搅拌成均匀稠泥状物即可施工。
◇施工工艺：
  △钢甲板须保持平整基面。
  △钢甲板无尘、无油和无水分，并按CB3230中P2级除锈标准除锈。
  △将搅拌好的敷料倒在钢甲板上，用长刮尺将敷料刮平到所需厚度，待表面收水后，再用泥板泥平游光。
  △该层敷料完工后，在常温下养护24小时以上。
  △铺设钢筋网，搭接宽度不小于100mm，搭接处用铁丝固定。
  △将敷料倒在敷设面上，用刮尺均匀地刮开，在刮开的同时将钢筋网提起5~lOmm，然后用泥板拍实，理平敷料表面，敷设厚度20mm。
◇说明：
  △原材料应放置在阴凉通风地方，避免阳光暴晒和雨淋，严禁受潮。
  △适宜施工温度在5～30。C之间，环境温度高于或低于上述温度时，应采取必要的降温或保暖措施。
  △如果采用手工搅拌方法或者环境温度过高，敷料稠度会提高，此时允许增添适量清洁自来水，但过多加水将直接影响材料的强度。
  △敷料敷设后须进行养护工作，可采取涂刷养生液、水养护或表面覆盖不透气材料等。
