DKY-3型A-60级轻质浮动耐火甲板敷料
◇产品简介：
   本产品结构型式属轻质浮动型，具有良好的隔声、降噪、减震和耐火性能，适用于与机器处所相邻的船舶起居舱室、控制室以及A-60级船舶甲板的敷设。

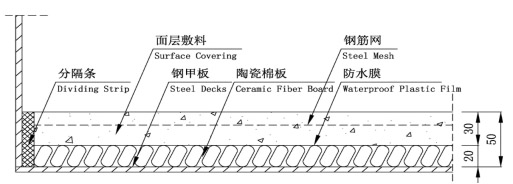

◇结构样式：

◇技术指标：

◇耐火等级：
A-60级：符合IMO．FTPC Part 3/IMO．A754(18)规定
◇认可船级社:
中国( CCS)、美国(ABS)、欧共体(EC)、德国(GL)
◇材料规格与用量:

◇搅拌方法：
    △将1包粉料（A组份）和1袋充填料（B组份）倒入砂浆搅拌机内搅拌均匀，然后加入5.3~ 5.6比例的清水进行搅拌，待敷料混合成稠泥状后，即可投入敷设。
◇施工工艺：
    △钢甲板须保持平整基面。
    △钢甲板无尘、无油和无水分，并按CB3230中P2级除锈标准除锈。
    △在钢甲板上涂刷1～2度防锈漆。
    △沿周壁铺设陶瓷棉分隔条。
    △在钢板上敷设陶瓷棉板，拼缝紧密。
    △在陶瓷棉板上铺设钢筋网，搭接宽度不小于lOOmm，搭接处用铁丝固定。
    △将敷料倒在敷设面上，用刮尺均匀地刮开，在刮开的同时将钢筋网提起5～lOmm，然后用泥板拍实，理平敷料表面，敷设厚度≥30mm。
    △面层敷料固化后，将分隔条多余部分用割刀割除，压下分隔条并用密封胶密封。
◇说明：
    △浮动型甲板敷料系弹性连接，面层材料必须彻底固化方可进入下道工序。常温下固化时间需36小时左右，随环境温度和湿度变化，固化时间会适当缩短或延迟。
    △产品放置和搅拌应在阴凉通风地方，避免阳光暴晒和雨淋，严禁受潮。
    △适宜施工温度在5～300C之间，环境温度高于或低于上述温度时，应采取必要的降温或保暖措施。
    △如果采用手工搅拌方法或考环境温度过高，敷料稠度会提高，此时允许增添适量清洁自来水，但过多加水将直接影响材料的强度。
    △敷料敷设后须进行必要的养护工作，可采取涂刷养生液、水养护或表面覆盖不透气材料等。
